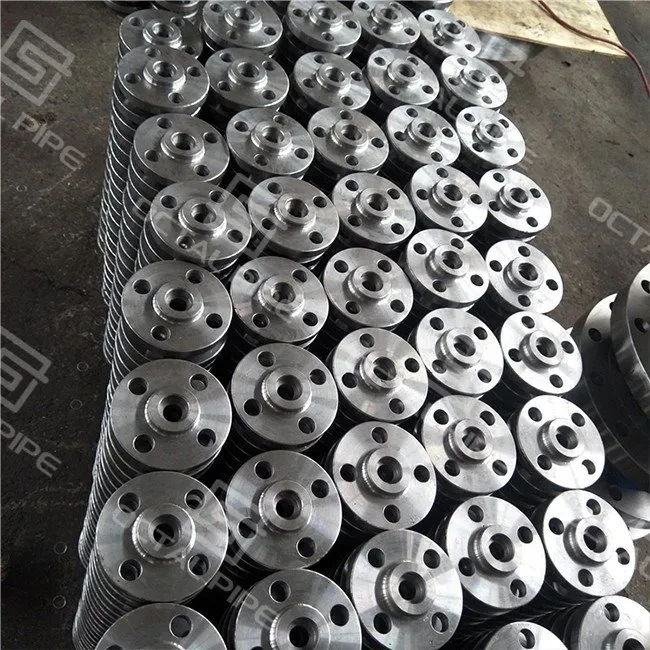

Sokkelsvejseflange

 A muffe svejseflangebruges når et rørsystem har brug for enkompakt svejset forbindelseilille-boringstjeneste, sædvanligvis hvor en gevindsamling ikke foretrækkes, men et fuldstøvsvejset-svejset halsdesign ikke er nødvendigt. Røret sættes ind i flangemuffen og sikres derefter med enudvendig filetsvejsning. I praksis gør det fatningssvejseflanger mest relevante forsmå procesgrene, damp- og kondensatledninger, trykluft, forsyningsmanifolder, hydraulisk service og instrumenterings-relateret rørføring, snarere end stor-hovedlinjetjeneste. Det styrende dimensions- og vurderingsgrundlag er normaltASME B16.5, som dækker flanger fraNPS 1/2 til NPS 24; trykklasser150 til 1500køre gennem det størrelsesområde, mensKlasse 2500er begrænset tilNPS 1/2 til NPS 12.

For købere er det virkelige problem sjældent, om flangen er "tilgængelig". Det virkelige spørgsmål er, om flangen passer tilrørplan, serviceklasse, beklædningstype og materialeallerede defineret af projektet. En fatningssvejseflange kan have den korrekte nominelle størrelse og stadig skabe værkstedsforsinkelser, hvisfatningsboring, materialekvalitet, ellerklassevurderingsvarer ikke til det faktiske linjekrav. Derfor skal dette produkt læses som entilpas-komponent, ikke kun en katalogflangestil.

En fatningssvejseflange er normalt fremstillet af ensmedet blank, derefter bearbejdet til sin endelige form i stedet for at skære fra plade. I praktisk fremstillingsmæssig henseende er det vigtige arbejde ikke kun flange-OD og boltcirkel. De mere følsomme trin erfatningsboring, fatnings dybde, vender mod finish, og forholdet mellem boringen og det tilsigtederørplan. På en færdig flange påvirker disse detaljer, om røret sidder korrekt, om afstanden-af kan kontrolleres under svejsning, og om den tilhørende flange vil tætne som tilsigtet. Under det sædvanlige projektgrundlag kontrolleres den færdige geometri mod det gældendeASME B16.5krav til størrelse, klasse, beklædning og mærkning.

Fra et værkstedssynspunkt følger processen normalt en forudsigelig sekvens: smedning, varmebehandling, hvor det kræves af materialekvalitet, grovbearbejdning, bearbejdning af beklædning og muffe, boring af bolte, mærkning og slutinspektion. Det, der adskiller en brugbar flange fra en besværlig, er ikke, om den "ser ren ud", men om bearbejdningssekvensen holderfatningsboring koncentrisk, denvender ubeskadiget, ogmærkning sporbartilbage til materialecertifikatet. Det betyder mere for fatningssvejseflanger, end mange mennesker forventer, fordi en uoverensstemmelse i fatningsområdet ofte ikke viser sig, før den er monteret-.

Et nyttigt praktisk eksempel er en2 i klasse 600fatningssvejseflange til en Sch 80 linje. Flangen kan smedes af det korrekte materiale og bære den korrekte klassemærkning, men hvis denfatningsboringer bearbejdet til den forkerte vægbasis, vil røret ikke sidde korrekt, og samlingen vil kræve korrektion før svejsning. Det er et produktionsproblem, ikke en installationsulykke.

Specifikationen af ​​en muffesvejseflange skal læses som en kombination afstandard + klasse + beklædning + materiale + muffeboring. At behandle det som kun en "2 i SW-flange" er for løst til rigtigt projektarbejde. UnderASME B16.5, definerer flangeklassen den overordnede dimensionelle konvolut, men flangen skal stadig kontrolleres i forhold tilrørplansom vil blive sat i stikkontakten. Dette er grunden til, at to flanger med samme NPS og klasse stadig kan opføre sig forskelligt i fremstillingen, hvis boringsgrundlaget er forskelligt.

Der er også en praktisk lille-boringsdetalje, der betyder noget under monteringen: muffe-svejsede samlinger er typisk forsynet med en lillestå-af hul, almindeligvis omkring1/16 tommer (1,6 mm), mellem rørenden og bunden af ​​muffen før svejsning. Det hul er ikke kosmetisk. Det hjælper med at imødekomme termisk ekspansion under svejsecyklussen og er en af ​​grundene til, at socket weld fit-up bør behandles som en kontrolleret operation frem for en simpel indføring.

En kort teknisk note er nyttig her:Klassebør aldrig vælges efter tryknummer alene. Den samme nominelle klasse bærer ikke den samme tilladte klassificering på tværs af alle materialer og temperaturer, hvorfor trykvurderingen skal gå igennemdesigntryk → designtemperatur → rørklasse → materialekvalitet → flangeklasse → muffeboringi den rækkefølge.

Når sigtTopsvejseflange Standarder kontrolleret i et projekt, er det egentlige formål at bekræfteteknisk grundlag for flangen, ikke blot for at identificere produkttypen.

For denne produktkategori er hovedreferencenASME B16.5. I praktisk brug kontrollerer denne standard:

• tryk-temperaturklassifikationer
• materialegruppering
• dimensioner og tolerancer
• modstående betegnelse
• mærkning og grundlæggende inspektionskrav

Standardsortimentet er også vigtigt:

Det betyder noget, fordi klassenummeret erikkeet fritstående-valg. En flange mærket "2 tommer, klasse 600" er stadig ufuldstændig, medmindre gennemgangen også bekræfter:

• dematerialegruppe
• dedesign temperatur
• devendende type
• demuffeboring / rørplan

Dette er grunden til, at en brugbar købsbeskrivelse bør gå ud over en kort linje såsom "SW flange, 2 tommer, klasse 600." Standarden er ikke kun en kodereference; det er punktet hvorgeometri, trykklassificering, materiale og fabrikationskompatibilitetkomme sammen.

Det mest praktiskeAnvendelse af muffesvejseflangeer indesmå-svejsede linjerhvor forbindelsen stadig ser et meningsfuldt tryk, men linjestørrelsen ikke retfærdiggør et større -stødsvejset flangearrangement.

Typiske serviceeksempler inkluderer:

• lille dampsporingogkondensat returgrene
• instrument luftoghydraulisk styringlinjer
• afløb, udluftninger og bypassomkring ventiler og udstyr
• små proces grene påmodulære glideskoog pakkede enheder

Et simpelt eksempel fra den virkelige-verden er en1 i muffesvejseflangepå en instrumentluftgren, der tilfører en styreventilslæde. Linjen er for vigtig til at forlade som en løs gevindforbindelse, men stadig lille nok til, at en svejsehalsflange ville tilføje unødvendig bulk og fabrikationsplads. I den slags service giver en muffesvejseflange teknisk mening, fordi den holder samlingen kompakt, mens den stadig giver en svejset forbindelse.

Den samme logik gælder for små damp- og kondensatgrene. Disse ledninger er ofte installeret i overbelastede områder nær ventiler, fælder og udstyrsdyser, hvor pladsen er begrænset, og hvor gentagelsesnøjagtigheden er vigtigere end at have en større flange.

Ved anmeldelseDimensioner for muffesvejseflange, det virkelige problem er ikke, om flangen matcher et generisk diagram. Det virkelige spørgsmål er, om det passer tilegentlige rørder vil blive svejset ind i det.

For muffesvejseflanger er de vigtigste kontroller disse:

En detalje, der ofte savnes, ertilpas-mellemrummet før svejsning. I normal butikspraksis for muffe-svejsede samlinger indsættes røret i muffen og trækkes derefter lidt tilbage - almindeligvis ca.1/16 tommer (1,6 mm)- før svejsning. Det lille mellemrum hjælper med at optage termisk ekspansion under svejsecyklussen. Det er en værkstedsdetalje, men det er også en af ​​grundene til, at fatningssvejseflanger skal behandles som kontrollerede monterings-elementer, ikke som simple indsats--og-svejsedele.

En almindelig fejl er at godkende en flange vedNPS og klassekun. En flange kan være korrekt på mærket og stadig være forkert på værkstedet, hvisfatningsboringer ikke afstemt med den faktiske rørvæg, der monteres.

SammenligningenFatsvejseflange vs slip-på flangekommer som regel ned til en balance mellemfremstillingsomkostninger, samlingens kompakthed, ogtilpas-kontrol.

A glide-på flangeer generelt nemmere og billigere at fremstille. Røret passerer gennem flangen og er svejset rundt om grænsefladen. ENmuffe svejseflange, derimod modtager røret i en forsænket muffe og er kantsvejset udvendigt. Det gør det mere brugbartlille-boringstjenestehvor en kompakt svejset forbindelse foretrækkes.

Her er den praktiske forskel:

Sammenligningenfatningssvejseflange vs svejsehalsflangeer anderledes. Det er normalt en beslutning omservicens sværhedsgradogbelastningsoverførsel. A svejsehalsflangebruger et konisk nav og en stød-svejset forbindelse, så det foretrækkes typisk, når systemet skal have bedrestressfordeling, glatterebar kontinuitet, og stærkere ydeevne undercyklisk belastning, vibration, ellertungere-vægrørforhold.

En fatningssvejseflange er mere kompakt og praktisk ved små-boringer, men den løser ikke det samme mekaniske problem som et svejsehalsdesign. PåOktal rør, denne sammenligning er ofte et af de vigtigste gennemgangspunkter under teknisk bekræftelse, fordi det korrekte valg afhænger mindre af flangeformen alene og mere af den faktiske linjeservice og fremstillingsmetode.

316/316L rustfrit ståler normalt det bedre valg, når flangen vil seklorid-bærende fugt, vaskekemikalier eller procesmedier, der fremstillerpittingogspaltekorrosionmere sandsynligt end i standard 304/304L service.

Metallurgien bag dette valg er ligetil:

• 316/316Lindeholdermolybdæn, typisk i2–3%rækkevidde
• denne tilføjelse forbedrer modstanden mod lokal korrosion i kloridholdige-miljøer
• det lavere kulstofniveau i316Lhjælper med at reducere sensibiliseringsrisikoen efter svejsning

Til fatningssvejseflanger, det gørA182 F316 / F316Len praktisk mulighed i situationer som:

• kyst- eller havforsyningsledninger udsat for salt-belastet luft
• klorid-bærende vaskesystemer
• små-kemiserviceafdelinger
• svejsede linjer hvor lavere-kulstof316Lforetrækkes i den varme-berørte zone

Et simpelt eksempel er en1 i muffesvejseflangepå en lille doseringsledning installeret nær kysten. Linjestørrelsen er lille, men kombinationen af ​​salt-luft, stående fugt og svejset konstruktion gør316Let mere realistisk valg end 304 eller kulstofstål. I den situation vælges flangen ikke, fordi "rustfrit er bedre" generelt; det er valgt pga316L giver mere margin mod lokal korrosion i det faktiske servicemiljø.

Trykklassificering bør starte meddesigntryk og temperatur, derefter kontrolleres modmaterialegruppeog projektrørklassen. UnderASME B16.5, er klassevurderingen ikke valgt af tryknummer alene. Den samme nominelle klasse har ikke den samme tilladte vurdering på tværs af alle materialer og temperaturer, hvorfor købere skal bekræfte klassen i forhold til den faktiskematerialespecifikationog driftstilstanden.

Praktisk udvælgelsesflow:

• Designtryk

→ bekræft det maksimale tryk, ledningen sikkert skal indeholde

• Design temperatur

→ kontroller den temperatur, hvor flangemærkningen skal være gyldig

• Piping klasse

→ bekræft projektspecifikationen for flangetype, beklædning og materiale

• Materialekvalitet

→ verificere den valgte materialegruppe, som f.eksA105, LF2, ellerF316/F316L

• ASME flangeklasse

→ vælgKlasse 150 / 300 / 600 / 900 / 1500 / 2500først efter at ovenstående betingelser er klare

• Muffeboring / rørskema

→ sørg for, at flangemuffen passer til den faktiske rørplan, der installeres

Dette sidste trin betyder mere, end mange købere forventer. En flange kan være klasse-korrekt på papiret og stadig skabe butiksproblemer, hvis muffen ikke passer til den faktiske rørvæg, der installeres.

Materialevalg bør følgefaktiske servicetilstand, ikke lagertilgængelighed alene. For muffesvejseflanger skal materialet ikke kun matche rørspecifikationen, men ogsåtemperaturområde, korrosionsrisiko, og projektets overordnedelinje klasse.

En flange kan være dimensionsmæssigt korrekt, men hvis materialekvaliteten ikke matcherlinje klasse, temperatur pligt, ellerkorrosionsmiljø, er det stadig teknisk uegnet til tjenesten.

For en seriøs topsvejsningsflangeordre er de mest nyttige modtagelseskontroller ikke kosmetiske. Fokus er normalt på, om flangen passer tilfaktiske rørbehov, ikke kun den nominelle beskrivelse på tagget.



Tjek vare	Hvad skal bekræftes	Hvorfor det betyder noget
Størrelse og trykklasse	NPS- og ASME-klassen matcher indkøbsordre- og projektrørklassen	En forkert klasse eller størrelse stopper montagen med det samme
Materialekvalitet og mærkning	Materialemærkning matcher den angivne karakter, som f.eksA105, LF2, ellerF316/F316L	Forkert materiale påvirker godkendelse, svejsekompatibilitet og serviceegnethed
Muffeboring / rørskema	Muffeboringen er korrekt for den faktiske rørplan, der installeres	En flange kan være korrekt af NPS og klasse, men stadig mislykkes ved tilpasning-op, hvis boringen er forkert
Modstående type	RF-, RTJ- eller anden beklædning passer til den matchende flange og pakningsarrangement	Forkert belægning skaber tætnings- og monteringsproblemer, selv når flangelegemet er korrekt
MTR sporbarhed	MTR matcher varmenummer, materialekvalitet og leveret mængde	Sporbarhed er ofte påkrævet for at modtage frigivelse og QA-godkendelse
PMI / yderligere inspektionsoptegnelser	Bekræft, at eventuelle nødvendige PMI-, NDE- eller andre{0}projektspecifikke optegnelser er inkluderet	Manglende registreringer forsinker ofte frigivelse af inspektion, selv når selve flangen er dimensionsmæssigt korrekt



I praksis kommer de fleste forsinkelser fra stille uoverensstemmelser snarere end åbenlyse defekter - såsom den forkertefatningsboring, uklartmærkning, eller dokumenter, der ikke stemmer overens med det faktisk leverede materiale. Derfor bør muffesvejseflanger kontrolleres som en del afsvejseforberedelsespakke, behandles ikke som almindelige boltede emner.



Kontakt nu

FAQ



01.Hvad skal angives i en PO for en muffesvejseflange?

En komplet PO skal definerestandard, NPS, trykklasse, vendende type, materialekvalitet, muffeboring til rørplan, og eventuelle nødvendigeMTR / PMI / NDE. For dette produkt er boring-til-rør-matchen lige så vigtig som klassen.

02. Hvornår giver en muffesvejseflange mere mening end en slip-på flange?

A muffe svejseflangeer normalt mere velegnet tillille-boring, højere-tjenestehvor der er behov for en kompakt svejset forbindelse og bedre tilpasning-. ENglide-på flangeer generelt foretrukket, når fabrikationsenkelhed og lavere startomkostninger betyder mere.

03.Hvilke fatningssvejseflangedimensioner skal kontrolleres først?

De vigtigste kontroller erNPS, trykklasse, fatningsboring, fatnings dybde, vendende type, ogbolt mønster. I praksis er det mest almindelige -tilpasningsproblem ikke flangens OD -, det er enmuffeboring, der ikke stemmer overens med den faktiske rørplan.

04.I hvilke miljøer er 316L et bedre materialevalg til fatningssvejseflanger?

316Ler almindeligvis foretrukket iklorid-bærende, marine, ellerafvaskning-relateretmiljøer, hvor der er bedre modstandsdygtighed over forpittingogspaltekorrosioner nødvendig, end 304 normalt kan give. Det er også nyttigt isvejsede små-boringslinjerfordi det lavere kulstof er med til at reducere risikoen for sensibilisering.

05.Hvordan skal trykket på en muffesvejseflange vælges?

Start meddesigntrykogdesign temperatur, og bekræft derefterrørklasse, materialekvalitet, og først derefter vælgesASME flangeklasse. En flange kan være klasse-korrekt på papiret og stadig være forkert til servicen, hvis materialet eller muffeboringen ikke matcher den faktiske linje.
