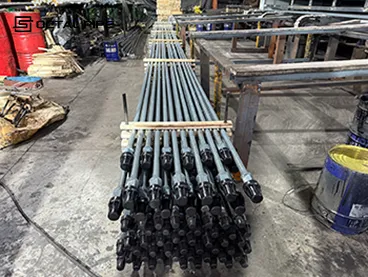

Hvad bruges sugestang til?

A sugestangbruges til at overføre bevægelse og belastning fra overfladedrevet til borehulspumpen i et stang-løftesystem. I en stråle-pumpet brønd bevæger stangstrengen sig op og ned inde i slangen og driver pumpestemplet, som løfter produceret væske til overfladen. I den forstand er stangen ikke bare en stålstang i brøndboringen; det er den fungerende mekaniske forbindelse mellem overfladepumpeenheden og pumpen nedenfor. SLB beskriver stangstrengen som forbindelsen mellem overfladesystemet og borehulspumpen og bemærker, at stang-pumpesystemer forbliver en af ​​de mest almindelige kunstige-løftemetoder i oliebrønde.

Ved praktisk oliefeltsbrug,udvalg af sugestanger baseret på det faktiskestang-strengpligt. Nøglevariabler omfatterpumpens indstillingsdybde, rørstørrelse, pumpe størrelse, væskebelastning, poleret stangbelastning, slaglængde, slag i minuttet, ogmålproduktionshastighed. Designet skal også overvejesbrønd afvigelse, rørkontakt, gas-væskeforhold, sand, paraffin, skala, og ætsende medier som f.eksCO2ogH2S. Disse faktorer bestemmer om stangstrengen skal væreenkelt-diameterellertilspidset, somstangkvalitetogdiameterskal bruges, om enstang med højere-styrkeer påkrævet, og hvordankoblingerogponystængerskal matches.

Ved frem- og tilbagegående stangløft konverterer sugestangsstrengen overfladens frem- og tilbagegående bevægelse til pumpebevægelse nede i borehullet. Bjælkeenheden løfter og sænker strengen; pumpestemplet følger denne bevægelse og bevæger væske gennem slangen. I PCP-service er stangstrengen også et moment-transmissionselement, så den fungerer ikke kun i aksial spænding. Derfor kan stangvalg ikke adskilles frapumpetilstand, brøndgeometri, ogbelastningscyklus.

En kompletstangsnorer ikke begrænset tilstænger i fuld-længde. API 11Bdækkersugestænger af stålogponystængersammen medpolerede stænger, koblinger, synkestænger, polerede stangklemmer, pakdåser, ogpumpende t-shirts. Ifeltoperation, disse varer fungerer somet stang-løftesystemsnarere end som isolerede komponenter, fordistrengbelastning, forbindelsesydelse, pumpe landing, rørkontakt, ogkøre livetalt afhænger af den kombinerede adfærdstænger, korte afsnit, koblinger, ogtilhørende tilbehør.

Produktfamilien kan læses tydeligere gennem nedenstående komponenter:

A stangsnorskal vurderes som enintegreret arbejdssystemsnarere end som en isoleretstang krop. Korrekt valg afstangkvalitetogdiameterikke i sig selv sikrer tilfredsstillendefeltpræstation. For tidligslid, træthed, landingsfejl, ogslange-kontaktskadekan stadig forekomme, nårpony-stænger, koblingsdesign, poleret-stangsektion, ellerlavere-strengstøtteer ikke i overensstemmelse med det faktiskebrøndprofil, strengbelastning, ogdriftstilstand.

Aktuelle API-tilpassede producentdata er ret konsistente på standard-længdesiden, som vist i denne [Suttestangsstørrelser, længder og ponystænger]reference.Tenaris lister nominelle suge-stanglængder på25 fod og 30 fod, mens ponystænger er opført kl2, 4, 6, 8, 10 og 12 fod. SLB's produktside identificerer også25- og 30-fods stængerog ponystænger i2-, 4-, 6-, 8- og 10-ftlængder. Kommercielle kataloger viser almindeligvis stanglegemediametre fra5/8 tommerved1-1/8 tommer, og nogle kataloger strækker sig videre til1-1/4 ineller1-1/2 inafhængig af produktserie og producent. Octals aktuelle produktsideliste5/8 tommer til 1-3/4 tommerpå tværs af sin amme-familie, mens dens sidelister med høj-styrke5/8 tommer til 1-1/8 tommerfor den rute.

Download: Sucker Rod Størrelse og Længde Reference

A ponystang vs sugestangsammenligning er derfor hovedsageligt en forskel i længde og stang-strengfunktion, ikke en forskel i grundlæggende formål. Ponystænger bruges til at afslutte strengen til den nødvendige landingsdybde uden at tvinge pumpen til at sidde for højt eller for lavt.

StandardenAPI 11B sugestangkaraktersæter bygget op omkringC, K og D. Offentlig produktlitteratur knytter konsekvent disse kvaliteter til stigende belastnings- og korrosionskrav:Grad Cfor lettere service,Klasse Khvor korrosionsbestandighed er vigtigere, ogKlasse Dfor højere-belastningstjenester end C eller K. Offentlige kommercielle resuméer gentager den samme trækområdelogik: C og K vises almindeligvis ved90.000–115.000 psi trækstyrke, mens D almindeligvis vises ved115.000–140.000 psi. Premium- og producent--specifikke ruter strækker sig derefter over de grundlæggende API-grader til kvaliteter som f.eksKD, DXS, HA, HS, HL og HY, afhængigt af leverandørsystemet.

Download: Sucker Rod-kvaliteter og produktseriereference

Nøglepunktet er detvalg af sugestangskvaliteter enstreng-designogvel-pligtbeslutning, ikke en simpelkatalogvalg. Den valgte karakter skal matche den faktiskepoleret stangbelastning, pumpens indstillingsdybde, stress cyklus sværhedsgrad, korrosionsmiljø, ogdriftstilstandaf brønden. Rent praktisk, lettere-opgaverfrem- og tilbagegående brøndekan forblive inden for API'enC / K / Drækkevidde, mensdybere brønde, højere cyklisk belastning, større afvigelse, PCP drejningsmoment, eller mere aggressivkorrosionsforholdkan skubbe designet hen imodpræmieellerhøj-stangserie. Af den grund bør karakter læses sammen medstang diameter, streng tilspidsning, koblingsklasse, og forventettræthed liv, fordistangsnorlykkes eller fejler som enafstemt mekanisk systemsnarere end som en isoleretkaraktermærke.

A standard sugestangbruges generelt, hvor stangstrengen kan designes inden for det normale API 11B-kvalitetsområde, og brønden ikke påfører usædvanlig høj trækbelastning, drejningsmoment eller træthedskrav. Rent praktisk matches standardstænger almindeligvis til konventionelle stråle-pumpebrønde, moderate dybder og driftsforhold, hvor stangbelastningen, afvigelsen og korrosionsniveauet forbliver inden for grænserne for den valgte API-kvalitet.

A [sugestang med høj styrke vs standard sugestang]sammenligning bliver vigtig, når brøndens tilstand bevæger sig ud over det praktiske område af standard API-stangudvalg. Dette omfatter normaltdybe brønde, tungere stangbelastninger, høj-gennemstrømningsbrønde, PCP service, eller driftsforhold hvortræthedspræstationbliver en mere kritisk designfaktor. Octals side med høj-styrke placerer sin H/HY-rute idybe, tunge-belastninger og ætsende brønde, mens Lufkins sammenligningsguide placerer premium-karakterer som f.eksKD, DXS, HA og HSi brønde med større træthed, ætsende væsker og krav til PCP/slankt-hul.

Download: Standard vs High Strength Sucker Rod Reference

Forskellen er ikke kun, at en stang er "stærkere". Den mere nyttige skelnen er funktionel: Standardstænger er ofte nok i konventionel frem- og tilbagegående drift, mens stænger med høj-styrke vælges, når strengen skal overlevehøjere belastning, mere alvorlig træthed, tilføjet moment, eller mere krævende brøndgeometri.

Sugestangsservice skal forstås gennem egentlig brøndpligt snarere end gennem brede industrimærker.I markdrift vælges stangstrengen mod det specifikkepumpemetode, brønddybde, væskebelastning, godt bane, ogkorrosionsprofilaf brønden. Det tekniske spørgsmål er ikke blot, om brønden producerer olie, men om stangstrengen arbejder underfrem- og tilbagegående belastning, vridningsbelastning, sidebelastning fra afvigelse, høj væske-kolonnevægteller et kemisk aggressivt produceret-væskesystem. Disse betingelser bestemmer, om strengen skal forblive inden for en konventionel API-kvalitetskonvolut eller bevæge sig mod en andenstang diameter, streng tilspidsning, koblingsklasse, ellerhøj-stangserie.

Sugestænger bruges almindeligvis under følgende brøndforhold:

• konventionelle strålepumpede-brøndehvor stangstrengen driver en frem- og tilbagegående pumpe i borehullet, og det primære designfokus ercyklisk aksial belastning, pumpens indstillingsdybde, ogpoleret stangbelastning;
• PCP brøndehvor stangstrengen skal sendekontinuerligt rotationsmomenttil rotoren nede i borehullet, mens den også bærer strengvægt og driftsbelastning inde i røret;
• dybe stang-løftebrøndehvor den øverste streng bærer højere gentagne trækbelastninger over en længere strenglængde, hvilket gørkonisk design, træthedsmodstand, ogforbindelsesydelsemere kritisk;
• afvigede eller dogleg brøndehvor stangstrengen er udsat forrørkontakt, koblingsslid, ogkompressionsrelateret-bøjningsrisiko, især i den nederste del af strengen;
• ætsende brøndehvor den producerede væske indeholder betydeligevand, CO2, H2S, eller andre ætsende komponenter, så valg af kvalitet skal ikke kun tage hensyn til styrke, men ogsåkorrosionsbestandighedog inhibitor-pålidelighed;
• tung væske-kolonnetjenestehvor højere væskedensitet, større pumpefyldning eller højere produktionsmål øger belastningen af ​​stangstrengen og skubber designet mod større diametre, stærkere kvaliteter eller en mere omhyggeligt afbalanceret tilspidsning.

Et par felteksempler gør servicelogikken klarere:

• I endyb frem- og tilbagegående brønd, se de øverste stangsektioner gentagethøj trækbelastningved hvert slag. I denne tilstand er designproblemet ikke kun den nominelle stangstyrke, men ogsåtræthedsliv ved den forstyrrede og gevindforbindelse, koblingsintegritet, og om strengtilspidsningen holder den øvre-strengspænding inden for et acceptabelt område.
• I enafveg godt, forbliver strengen muligvis ikke centreret i slangen.Kobling ODkan komme i kontakt med rørvæggen, og den nederste stangstreng kan bevæge sig i kompression på en del af slaget. Under disse forhold,synkestænger, stabilisatorstænger, stangstyr og koblingsvalg bliver en del af-slidkontrolstrategien frem for valgfrit tilbehør.
• I enPCP godt, stangstrengen arbejder ikke alene under aksial belastning. Det skal transmitteredrejningsmoment på overfladentil borehulsrotoren, mens den også bærer strengvægt i brøndboringen. Som et resultat udsættes stangsystemet for kombineretvridningsspænding, aksial spænding, cyklisk belastning, og i afvigende brønde yderligererørkontaktogslid. I denne service skal stangkvalitet, diameter, forbindelsessystem og koblingsvalg aflæses sammen.
• I enætsende brønd, designspørgsmålet er ikke kun, om strengen kan bære belastningen. Det er også om den valgte stangkvalitet kan opretholdekøre liveti overværelse afproduceret vand, CO2, H2S, og det faktiske inhibitorprogram. I disse brønde skal stang-strengdesign tage hensyn til korrosionsrisiko, udmattelsesinteraktion og om den valgte kvalitet forbliver egnet over hele serviceintervallet.

Stængerer forbundet medkoblinger, og den valgtekoblingsklassepåvirker begge delestang-strengintegritetogslid på rør. Public API-orienteret litteratur identificererKlasse TogKlasse SMsom det almindeligeAPI-koblingsklasser, mens nogle produktsystemer også omfatterhøj-styrkekoblingruter for mere krævende service. Fordikobling udvendig diameterer større end stangkroppen, er koblingen ofte den første del af strengen, der kommer i kontakt med rørvæggen iafvigede brønde. Af den grund bør koblingsvalg vurderes sammen medstangkvalitet, strengbelastning, brønd afvigelse, og forventetslidforhold, i stedet for at blive behandlet som et separat tilbehørsvalg.

Den praktiske pointe er enkel: stangkvalitet, stangdiameter og koblingsklasse skal læses som ét arbejdssystem. En stang med høj-styrke med den forkerte koblingsstrategi kan stadig løbe ind i slitage, træthed eller problemer med slange-kontakt under brug.

A sugestanger standardstangsektionen i fuld-længde, der bruges til at bygge det meste af stangstrengen. ENponystanger den kortere stangsektion, der bruges til at justere den samlede strenglængde. Nuværende API-justeret litteratur viser standardstænger på25 fod og 30 fod, mens ponystænger almindeligvis er opført på2, 4, 6, 8, 10 og 12 fod.

Den forskel er operationel, ikke kun dimensionel. Ponystænger bruges, når den endelige stangtal skal justeres, så pumpen lander korrekt, og slaggeometrien fungerer efter hensigten.

Gratis tilbud

FAQ





01.Kan den samme sugestangsstreng bruges til både strålepumpning og PCP-service?

Ikke automatisk.Strålepumpninglæsser hovedsageligt stangstrengen indfrem- og tilbagegående aksial spænding, mensPCP servicetilføjer ogsåvridningsbelastningog forskellige koblingsslidforhold, så kvalitet, diameter og forbindelsesdesign skal ofte gennemgås anderledes.

02. Hvornår kræves en ponystang i en sugestangsstreng?

A ponystangbruges, når den endelige stang-streng-tallighed skal justeres, så pumpen lander i den nødvendige dybde. Public API-tilpasset produktlitteratur viser almindeligvis standardstænger på25 fod og 30 fod, og ponystænger kl2-12 fodfor denne justeringsfunktion.

03.Betyder en højere stangkvalitet altid en bedre stangstreng?

Ingen.Karaktervalgskal matchegodt pligt, herunderbelastningsniveau, korrosionsniveau, sværhedsgrad af træthed, og om strengen arbejder istrålepumpningellerPCPservice. Premium eller høj-styrkeserier bruges, når den faktiske pligt bevæger sig ud over det praktiske API-klasseområde, ikke som en standardopgradering.

04.Hvorfor har koblingsvalg betydning, hvis stangkvaliteten allerede er korrekt?

Fordikoblingerer en del af arbejdsstangs-strengsystemet, ikke kun konnektorer. Deres klasse, hårdhedsvej og udvendig diameter påvirkerbelastningsoverførsel, forbindelsens integritet, ogrørkontakt, især iafvigede brøndehvor koblinger kan komme i kontakt med rørvæggen først.
