Sådan specificeres API 6A brøndhoved og juletræsudstyr

Wellhead and Christmas Tree (X-mas Tree)

A brøndhoved og juletræpakken vælges ikke alene ud fra trykklassificering. I feltprojekter skal specifikationen normalt matche brøndtilstanden, væskemiljøet, tilslutningsarrangementet og godkendelsesruten, som kræves af operatøren eller EPC. API 6A er den vigtigste industrispecifikation for denne udstyrsfamilie, der dækkerAPI 6A brøndhoved og juletræsudstyrsamt flangede ende- og udløbstilslutninger brugt fra2.000 psi til 20.000 psimaksimalt nominelt arbejdstryk. Et juletræ i sig selv er samlingen af ventiler, spoler, målere og choker installeret på brøndhovedet for at kontrollere produktionen.

En linje som f.eks"API 6A juletræ, 5.000 psi"kan se komplet ud i en forespørgsel, men i de fleste tilfælde er det ikke nok til reel projektudførelse. Den identificerer udstyret i generelle vendinger, men den definerer ikke det fulde servicekrav til designkontrol, dokumentgennemgang eller endelig godkendelse. I faktisk tilbudsspørgsmål og indsendelsesarbejde kommer de manglende punkter normalt hurtigt tilbage:trykklasse, temperaturklasse, materialeklasse, PSL, PR, tilslutningstype og servicetilstand. Dette er grunden til, at API bruger en data-tilgang. Nøgleproblemet er ikke bare at navngive produktet, men at definere det klart nok til teknisk gennemgang og ordrefrigivelse.

Hvorfor ufuldstændige specifikationer skaber forsinkelse

Når dette produkt bliver anmeldt seriøst, bevæger diskussionen sig normalt meget hurtigt fra "hvad er presset?" til "hvad er den nøjagtige servicetilstand?" Det skyldes, at en brøndhovedpakke er en del af tryk-kontrolruten for boring, færdiggørelse, produktion og intervention. Hvis den tekniske fil er ufuldstændig, kommer afklaringen normalt tilbage på de samme punkter:

Specifikationsartikel	Hvad skal bekræftes	Hvorfor det ofte forårsager forsinkelse
Trykklasse	Nominelt arbejdstryk	Den valgte klasse matcher muligvis ikke den faktiske driftskonvolut eller er lukket-i tilstand.
Temperaturklasse	Minimum omgivende temperatur og maksimal væskekontakttemperatur-	Materiale- og tætningsegnethed kan ikke bekræftes uden det korrekte temperaturområde.
Materiale klasse	Generel service eller surt servicekrav	Tjenestegrad og korrosionsrelaterede-krav skal matche det faktiske brøndmiljø.
PSL	Påkrævet produktspecifikationsniveau	Produktions- og verifikationsdybden kan ikke justeres, hvis PSL efterlades uklar.
PR	Påkrævet præstationskravniveau	Designkvalifikationen matcher muligvis ikke projektets godkendelsesrute, hvis PR ikke er specificeret.
Boringsstørrelse og tilslutningstype	Nominel boring, top- og bundforbindelsesdetaljer	Tilpasning-, grænsefladematchning og udstyrsintegration kan forblive usikker.
Servicevæske	Olie, gas, vandinjektion, blandet væske eller andet medium	Valg af tryk-kontroludstyr afhænger af det faktiske servicemedie.
Sur servicetilstand	H2S-relateret tilstand og sværhedsgrad	Materialeegnethed kan ikke kontrolleres korrekt, hvis den sure-servicetilstand ikke er defineret.
Krav til choker eller aktuator	Manuel eller aktiveret konfiguration, chokerarrangement	Kontrolmetode og pakkeomfang skal muligvis revideres senere.
Eftersyn og dokumentpakke	Inspektionsfrigivelsesomfang og påkrævet dokumentation	Produktionsfrigivelse,-tredjepartsinspektion og endelig godkendelse kan blive forsinket, hvis dokumentkravene er ufuldstændige.

Det er også derfor, at korte RFQ'er ofte ser hurtigt ud i starten, men sænker farten senere under teknisk gennemgang og godkendelse.

Core API 6A felter, der bør defineres tidligt

Punkt	Hvad den styrer	Hvorfor det betyder noget i et projekt
Trykklasse	Nominelt arbejdstryk	Skal matche driftskonvolutten og lukkes-i stand
Temperaturklasse	Omgivelsesminimum og væskekontakt-maksimal temperatur	Påvirker materiale- og tætningsegnethed
Materiale klasse	Tjenestes sværhedsgrad, herunder generel eller sur service	Direkte forbundet med miljø og korrosionsrisiko
PSL	Produktspecifikationsniveau	Definerer fremstillings- og verifikationsdybde
PR	Ydelseskrav	Viser, hvordan designet var ydeevne-kvalificeret

Strukturen ovenfor følger den logik, der bruges i API 6A-købsvejledning i stedet for en simpel katalogbeskrivelse.

Trykklasseskal afspejle den virkelige brøndtilstand

API 6A trykklassificeringer inkluderer2.000, 3.000, 5.000, 10.000, 15.000 og 20.000 psi. Den rækkevidde er ligetil på papiret, men projektvalg er ikke kun et spørgsmål om at vælge det samme nummer, der blev brugt på en tidligere ordre. API-indkøbsvejledningen peger på den faktiske servicekonvolut, inklusive maksimalt driftstryk og forventet brøndhovedlukning-i tryk, som en del af bestillingslogikken.

Et realistisk projektproblem opstår, når trykklassen kun vælges fra nedstrømsledningen eller overfladepakken, mens selve brøndtilstanden er mere krævende. For eksempel:

flowline-pakken kan være5.000 psi
lukket-i tilfælde af, at det kan være højere
fremtidig stimulering eller serviceændringer kan øge kravet
godkendelsesteamet kan anmode om en margen knyttet til operatørspecifikationen

I den situation kan udstyret stadig beskrives som "API 6A", men den valgte klasse overlever muligvis ikke teknisk gennemgang, hvis den ikke repræsenterer den egentlige pligtsag. Det er derfortrykklassebør etableres fra brøndens tilstand først, ikke fra en velkendt kommerciel etiket.

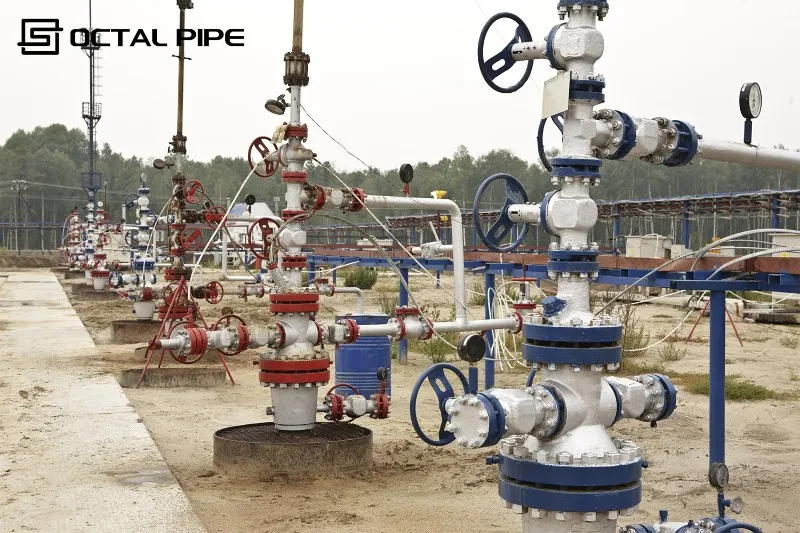

API 6A wellhead and Christmas tree assembly for oil and gas production High-pressure Christmas tree valve system meeting API 6A standard Oilfield wellhead and Xmas tree assembly controlling well pressure and flow

Temperaturklasseer ofte savnet for tidligt

Under API 6A er temperaturklassen bundet tillaveste omgivende temperaturudstyret kan se oghøjeste temperatur af væsken i kontakt med udstyret. De anerkendte klasser omfatterK, L, N, P, S, T, U, V, X og Y. Det viser indkøbsguiden f.eksKlasse Psom-20 grader F til 180 grader FogKlasse Usom0 grader F til 250 grader F.

Dette punkt bliver mere praktisk i rigtige projektfiler, end det først ser ud til. Et træ brugt på en varm produktionsstrøm, et koldt-vejr på land eller en driftstilstand med bredere temperaturudsving kan kræve anden bekræftelse af elastomerer, tætningsadfærd og materialeegnethed. Hvis RFQ kun angiver tryk og nominel boring, kommer spørgsmålet om temperaturklasse normalt alligevel tilbage senere.

En simpel tjekliste for dette felt er:

minimum omgivende temperatur på stedet
maksimal strømmende væsketemperatur
om betingelserne for lukning-og genstart afviger væsentligt
om projektspecifikationen navngiver en påkrævet klasse direkte

Det er meget sikrere end at lade temperaturklassen være åben og forvente, at den er "standard".

Materiale klasseer, hvor sur service begynder at betyde noget

API 6A-købsvejledning adskiller generelle-service- og surt-servicematerialeklasser. I forenklet form,AA, BB og CCbruges til generel service, mensDD, EE, FF og HHer bundet tilsur servicebetingelser og NACE-linkede krav. Vejledningen bemærker ogsåMaterialeklasse ZZfor visse sure applikationer uden for standard NACE-grænserne, med køberevaluering og sporbare optegnelser påkrævet.

Dette er et af de vigtigste steder, hvor formuleringen skal være præcis. En linje som "til sur service" er ikke altid nok i sig selv. Indkøbsvejledningen fremhæver faktorer, herunder:

H2S partialtryk
pH
kloridkoncentration
oxygen eller oxidanter
eksponeringstemperatur
stress
eksponeringstid

Så det virkelige problem er ikke kun, om sur service er nævnt. Det virkelige spørgsmål er, omservicemiljøet er defineret klart nokat støtte de udvalgtematerialeklasse.

PSLer ikke en katalogopgradering

PSLbetyderProduktspecifikationsniveau. Det er bundet til, hvor dybt fremstillings- og verifikationskravene skal gå for en given servicetilstand. API-købsvejledningen giver minimums PSL-krav baseret på trykklassificering og materialeklassekombinationer. For eksempel nogle generelle-tjenestekombinationer på10.000 psikræver mindstPSL 2, mens mere alvorlige sure-servicekombinationer kl15.000 psiflytte til i det mindstePSL 3, og højere-serviceklasser kan nåPSL 4.

Det betyderPSLbør ikke behandles som et dekorativt suffiks. I praktisk projektarbejde påvirker det:

det forventede niveau af produktionskontrol
omfanget af verifikation og registreringer
hvordan udstyret accepteres af anmelderen
om den tilbudte pakke virkelig matcher toldtilfældet

Hvis RFQ forladerPSLblank, mens resten af servicetilstanden er alvorlig, er afklaringsløkken næsten garanteret at komme tilbage senere.

PRhandler om designvalidering, ikke kun navneskiltets ordlyd

PRstår forYdelseskrav. Indkøbsvejledningen til den 21. udgave identificererPR1, PR2, ogPR2F, medPR2Fknyttet til bilag F ydeevne. Den samme vejledning bemærker, at når et design er ændret på en måde, der påvirker pasform, form, funktion eller materiale, behandles det som et nyt design og kræver ydeevneverifikation.

Dette bliver meget vigtigt, når projektdokumentation skal gennemgås. Det virkelige spørgsmål er ikke blot, om udstyret er "lavet til API 6A." Det vigtigere spørgsmål er, om den nøjagtige designkonfiguration, der tilbydes, er blevet kvalificeret påPRniveau, der kræves for projektet.

Af den grundPR2får ofte mere opmærksomhed på projekter med:

skærpet operatørgennemgang
mere krævende produktionsforhold
større konsekvens af nedlukning
skærpet dokumentationskontrol

Ordlyden kan se lille ud i databladet, men den kan bære en stor godkendelsesvægt.

Et mere praktisk RFQ-format

I stedet for en beskrivelse på én-linje bør en stærkere forespørgselspakke bekræfte følgende punkter klart:

Kategori	RFQ-vare	Hvad skal defineres
Standardgrundlag	Standard	API 6A
Bedømmelse	Trykklasse	Påkrævet nominelt arbejdstryk
Bedømmelse	Temperaturklasse	Minimum omgivende temperatur og maksimal væskekontakttemperatur-
Materiale & Service	Materiale klasse	Generel service eller surt servicekrav
Materiale & Service	Service medium	Olie, gas, vandinjektion eller blandet service
Materiale & Service	Sur eller ikke-sur tilstand	H2S-relateret servicetilstand og sværhedsgrad
Kvalitetsniveau	PSL	Påkrævet produktspecifikationsniveau
Kvalitetsniveau	PR	Påkrævet præstationskravniveau
Konfiguration	Nominel boring	Udstyrets hovedboringsstørrelse
Konfiguration	Top og bund tilslutningstype	Tilslutningsstørrelse og type for systemtilpasning
Kontrolomfang	Chokertype / aktuatorkrav / kontrolbehov	Manuel eller aktiveret konfiguration og kontrolarrangement
Eftersyn og dokumenter	Nødvendig inspektionsfrigivelse og dokumentpakke	Inspektionsomfang, certificering og krav til indsendelse af dokumenter

Dette er i overensstemmelse med API-indkøbstilgangen, som bruger strukturerede datablade til at reducere misforhold mellem servicetilstand og bestilt udstyr.

Konklusion

At specificereAPI 6A brøndhoved og juletræsudstyrkorrekt, bør forespørgslen gøre mere end at angive en trykværdi og nominel størrelse. En brugbar specifikation bør klart defineretrykklasse, temperaturklasse, materialeklasse, PSL, PR, nominel boring, forbindelsestype, servicemedie, sur eller ikke-sur tilstand, og evtchoker, aktuator, inspektion og dokumentkrav. Når disse punkter er bekræftet i RFQ eller databladet, kan udstyret tilpasses mere nøjagtigt til den faktiske brøndtilstand, teknisk afklaring kan reduceres, og projektgodkendelse kan bevæge sig mere gnidningsløst. Med andre ord betyder korrekt specifikation under API 6A at definere det fulde service- og godkendelseskrav klart nok til designbekræftelse, produktionskontrol, inspektionsplanlægning og endelig dokumentationsfrigivelse.
