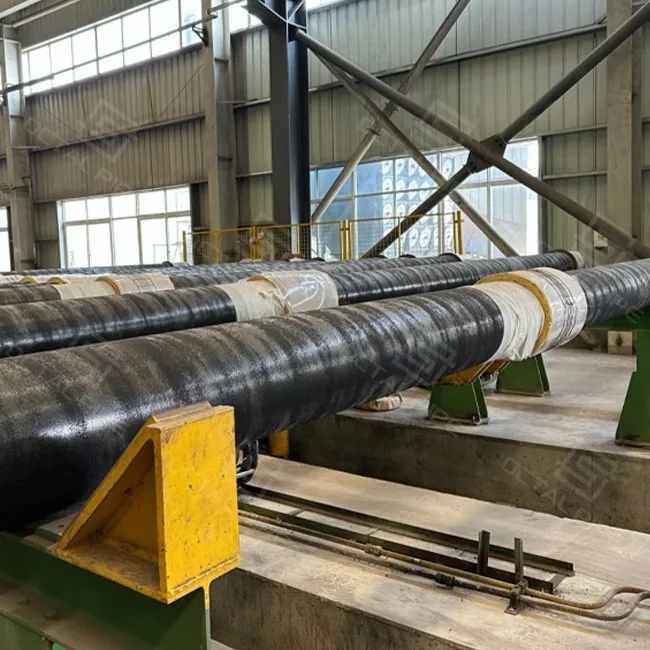

Anode Installation
Anode Installation octal
Anode Installation octal pipe

Anode installation

Formål: Langsigtet-korrosionskontrol til offshore, undersøiske, sump og nedgravede rørledninger
Standarder: DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169
Anodetyper: Offer (Zn, Al, Mg-legeringer), ICCP (MMO, grafit, silicium-jern)
Installationsmetoder: Svejset eller spændt direkte på røret, Indlejret i betonvægtbelægning (CWC), Klemme eller sadelmonteret, Undervandsinstallation af dykkere/ROV'er, drevne ICCP stangsystemer med ensrettere
Tekniske fordele: Levetid: 20-40 år, Optimeret strømfordeling, ensartet CP-dækning, Sikker til farlige/offshore-miljøer, Dokumenteret ydeevne i ubåds- og sumprørledninger
Anvendelser: Offshore rørledninger, stigrør, J-rør, flodkrydsninger, nedgravede rørledninger

Send forespørgsel

Produkt introduktion

CWC Anode installation betydning

Anode installationer arbejdet med at fastgøre offeranoder til en rørledning-ved at svejse, fastspænde/snøre eller indlejre dem i CWC-laget-så anoderne korroderer først, og stålrøret forbliver beskyttet som en del af det katodiske beskyttelsessystem (CP). For CWC-belagte rør inkluderer det også styringanodeposition, fastgørelsesmetode og kabelbeskyttelseså anoderne forbliver elektrisk effektive uden at blive beskadiget under håndtering, udlægning eller feltsvejsning.
To hovedsystemer anvendes:

Offeranoder (Zn, Al, Mg):Enkel, vedligeholdelsesfri-ideel til lavt vand og jord.
Imponerede strømanoder (MMO, Si-jern):Drevet af ensrettere, justerbare, velegnet til dybvands- og langdistancerørledninger.

Octal Pipe designer og installerer anodesystemer strengt efter DNVGL-RP-F103, ISO 15589-2 og NACE-standarderne, hvilket tilbyder optimeret afstand, limning og installationsmetoder (svejset, fastklemt eller CWC-indlejret).

anodes embedded in CWC concrete weight coated pipeline installation detail ICCP impressed current cathodic protection anode system installation on pipeline

Anodeinstallationsstandarder og anodetypevalg (CP-overensstemmelse)

Anode installationselement	Hvad det dækker over	Typisk valg/notat	Referencestandarder og vejledninger
Overholdelse af anodeinstallation	CP-systemdesigngrundlag for nedsænkede/underjordiske rørledninger; acceptramme for installation og idriftsættelse	Bruges til at justere anodelayout, fastgørelsesmetode og omsætningsdokumenter for offshore/subsea/begravede linjer	DNVGL-RP-F103(ubåd CP med galvaniske anoder);DNV-RP-B401(undersøisk CP-praksis);ISO 15589-2(CP for petroleums- og naturgasrørledningssystemer);NACE SP0169 / SP0177(ekstern korrosionskontrol til underjordiske/dykkede rør)
Anode installationstype: Offer (galvanisk)	Ingen ekstern strøm; anodemateriale korroderer for at beskytte røret	Zink / aluminium / magnesiumlegeringer; fælles for lavt vand, sump og jordbundsforhold, hvor enkel, fordelt beskyttelse foretrækkes	Anvendes typisk under CP-designgrundlaget ovenfor (projektspecifikationen vælger materiale og afstand)
Anode installationstype: ICCP	Powered CP med justerbar udgang via ensretter	MMO / grafit / silicium-jernanoder; bruges ofte til dybvands- eller langdistancerørledninger-, hvor den nuværende efterspørgsel og kontrol er højere	Anvendes typisk under CP-designgrundlaget ovenfor (projektspecifikationen definerer strøm-/kontrol- og overvågningskrav)

cWC rørinstallationsmetoder

Anode Installation octal

Ifølge DNVGL-RP-F103 er korrekt installation af anoder afgørende for at sikre ensartet strømfordeling og langsigtet-effektivitet. Octal Pipe tilbyder flere installationsløsninger afhængigt af rørledningsdesign og miljø:

1. Svejset fastgørelse (puder / armbånd)

Placeringskontrol:Anoder er placeret for at undgå feltsamlinger, understøtninger og områder, der støder sammen med stingere, ruller eller strammerkontakt.

Svejse- og belægningsreparationsdisciplin:Svejseområder defineres, hvorefter belægningen repareres og forsegles for at forhindre "små forbrændinger, store korrosionsceller".

Kabelbeskyttelse:Ruten er sikret og beskyttet, så den ikke hænger under håndtering og sænkning.

2. Montering af klemme/strop (anodeinstallationssæt)

Sættets omfang klarhed:Et typisk anodeinstallationssæt inkluderer klemme/sadelhus, stropper/fastgørelsesanordninger, isoleringspuder, kontinuitetskabel og tætningsmaterialer-så entreprenøren ikke improviserer på stedet.

Kontaktkvalitet:Tilpasningsoverflader kontrolleres for at undgå kontakt med høj-modstand, der passerer visuelt, men svigter elektrisk senere.

Anti-løsning og transporthåndtering:Strapping er specificeret, så den overlever lastbilkørsel, løft og liggespænding uden at flytte sig.

3. Indlejret i CWC (til beskyttet CP på betonvægtbelagt rør)

Integrer geometri:Fordybningen/dækslet er styret, så anoden er beskyttet mod stød og træk, mens den stadig er elektrisk effektiv.

Kabeludgange og tætning:Kabeludgangspunkter er beskyttede og forseglede, så de ikke bliver punkter eller vandveje.

Afslut overgange:CWC/anode-zonen er koordineret med svejseindskæringer, så feltfugebelægning kan udføres rent (når specificeret).

Undervandsinstallation:

For undersøiske rørledninger installeres anoder offshore af dykkere eller fjernbetjente køretøjer (ROV'er).

Specialiserede klemmer og svejsesystemer bruges til at garantere sikker og præcis placering.

DNVGL-RP-F103 specificerer mellemrum og vedhæftningsmetoder for at sikre jævn CP-dækning.

Powered Anode Rod Installation (ICCP):

Anodestænger (MMO, titanium-baseret) placeres langs rørledningsruten.

Forbundet til transformator-ensrettere på land- eller topsideplatforme.

Giver justerbar strøm, velegnet til dybvandsrørledninger med høj CP-behov.

anode installationsprocedure

Brug dette somanode installationsprocedurebaseline og stram den i din ITP, hvor det er nødvendigt:

Før-jobbekræftelse:Bekræft belægningssystem, CWC-opbygning-(hvis relevant), anodeafstandsplan og "no{1}}go"-zoner nær marksamlinger/understøtninger.

Mærkning og tilpasning-:Marker steder pr. tegning; verificere frigang til at lægge udstyr og håndteringspunkter.
Vedhæftet fil:Installer ved svejset eller klemme/strop metode; sikker kabelføring og trækaflastning.
Kontinuitetstjek:Udfør elektrisk kontinuitets-/modstandskontrol og optag resultaternår angivet i PO/ITP.
Forsegling og reparation:Reparer/lapper lokale belægningsskader, forsegl kabeludgange, og gen-tjek reparerede områdernår specificeret.
Som-bygget dokumentation:Opdater anode-ID'er/placeringer og testregistreringer til idriftsættelse og fremtidig CP-overvågning.

Tekniske fordele

Anode Installation octal pipe

Octal Pipes anodeinstallationsløsninger leverer robust korrosionskontrol med flere tekniske fordele:

Forlænget levetid:

DNVGL-RP-F103-design sikrer korrekt anodevægt, afstand og kapacitet, hvilket muliggør 20-40 års effektiv katodisk beskyttelse.

Optimeret strømfordeling:

Teknisk design sikrer ensartet polarisering af rørledningens overflade.

Forhindrer lokal underbeskyttelse eller overbeskyttelse, som begge kan forårsage belægningsløshed.

Sikkerhed i farlige miljøer:

Offersystemer kræver ingen strøm, hvilket eliminerer gnistrisiko i brændbare zoner.

ICCP-systemer er designet med automatisk overvågning og strømstyring for at sikre sikker drift.

Integration med Coatings & CWC:

Fungerer sammen med FBE-, 3LPE-, 3LPP- og CWC-belægninger, hvilket giver både korrosions- og opdriftsstabilitet.

Sikrer belægningens integritet og supplerer CP med redundans.

Tilpasningsevne:

Sacrificial CP – Enkel, lav-vedligeholdelse, ideel til lavvandede/nedsænkede miljøer.

ICCP – Justerbar, velegnet til dybvands- og langdistance-eksportrørledninger-.

Bevist offshore ydeevne:

Anvendes i undersøiske rørledninger, stigrør og J-rør, der opfylder DNV offshore-designsikkerhedsmarginer.

Anodeinstallation på CWC-belagt rør (frigang, beskadigelse og kabelbeskyttelse)

På enCWC belagt rørledning, anodeinstallationhandler ikke kun om CP strømudgang. Den praktiske risiko er, at anoder og kabler bliverhage/stødpunkterunder indtræk-, gårdløft, rullekontakt og lægningsoperationer-så betaler projektet for reparationer og gen-tjek. Dette afsnit fokuserer på anodeinstallation på rør på en måde, der forbliver elektrisk effektiv og konstruerbar gennem CWC-håndtering og feltsvejsning.

Feltproblem set på CWC-linjer	Anode installationskontrol brugt på CWC belagt rør	Hvad køberen kan anmode om/arkivere (når angivet)
Anodekrop rammer ruller/stikkere eller bliver et snært punkt under indtræk-ind/oplægning	Definer "ingen-kontaktzoner" og den nødvendige afstand til strammere/ruller; vælg fastgørelsesrute (svejset / klemme / indlejret) baseret på håndteringsmetode	Layouttegning med no-go-zoner; erklæring om vedhæftningsmetode; som-bygget anodeplaceringsliste
Kabelskader fra træk, løft af slynger eller rør-til-rørkontakt i stabling	Kabelføring med trækaflastning, beskyttede strækninger og forseglede udgange; undgå blotlagte løse løkker	Kabelføringsdetalje + tætningsmetode; visuel tjekliste; reparations-/gen-testlog (hvis nogen)
Betonkantsskaller omkring fastgørelsesområdet efter transport	Kontroller kontaktflader, undgå at belaste anodesæder på skrøbelige kanter; angiv håndteringspunkter/stablingsregler, så anodezoner ikke får indflydelse	Håndtering/pakkesedler; gårdbilleder på forespørgsel; skadesacceptkriterier, hvis angivet i PO/ITP
Belægningsskader ved svejsede puder / klemmekontaktpunkter skaber lokale korrosionsceller	Definer overfladeforberedelse og belægningsreparationstrin omkring fastgørelsesområder; verificere reparerede områder (når det er nødvendigt)	belægning reparation rekord; ferietest/gen-tjek post (når angivet)
Elektrisk diskontinuitet opdaget sent (efter lægning eller før idriftsættelse)	Kræv kontinuitets-/modstandstjek på aftalte stadier og fange resultater	Kontinuitets-/modstandstestrekord: metode + acceptgrundlag + resultater (når specificeret)

Anodeafstand og layoutregler (undgå feltfælleskonflikter)

Det meste anodeinstallationsomarbejde sker, fordi afstandsreglerne blev skrevet som "X meter typiske" uden hensyntagenfeltsamlinger, CWC-nedskæringer og lægudstyrskontakt. Reglerne nedenfor hjælper med at holde layoutet opbyggeligt på CWC-belagt rør, samtidig med at CP-designhensigten bevares.

Layout regel	Hvorfor det betyder noget på CWC-belagt rør	Sådan angives det på PO/tegningerne
Hold anoder væk fra feltfugebelægningszoner	Feltsamlinger har brug for ren adgang til svejsning, NDT og feltsamlingsbelægning; anoder i nærheden skaber frigang og belægningskonflikt	Ingen anoder inden for - mm/m fra feltfuge-/omkredssvejsezoner (afstand pr. projektdesign)
Hold anoder væk fra beton-frie ender/endeovergange	CWC ender er den højeste håndterings- og reparationszone; dårlig placering øger spartlingen og forsinker tilpasningen-	Ingen anodefastgørelse i CWC-overgang og beton-fri endelængde (angiv nedskæringslængde pr. spec)
Definer rulle-/strammerkontaktzoner som "no-go"	Ruller/stikkere kan knuse kabler eller støde på anodelegemer under indtræk-/oplægning	Ingen anoder i udstyrskontaktbånd (identificeret ved læggemetode)
Undgå understøtninger, bøjninger og høje-belastningshåndteringspunkter	Klemmer, slynger og understøtninger lander ofte i nærheden af bøjninger/støttepunkter; anoder der bliver ramt først	Ingen anodeinstallation ved understøtninger/bøjninger/håndteringsløftepunkter (pr. tegning)
Behandl mellemrum som "designhensigt + konstruktionskontrol"	CP-afstand skal tilfredsstille design, men endelig placering skal overleve byggeri	Afstand pr. CP-design; endeligt layout skal verificeres mod feltfugekort og håndteringsplan inden belægning/afsendelse

Kontakt nu

FAQ

Q 1 - Hvordan forhindrer du elektriske problemer, når anoder er installeret på betonvægtbelagte rør?

A: Forbetonvægtbelagte rør, bør installationsplanen indeholde bestemmelser til forebyggelseelektrisk kontakt mellem anoder og betonarmering, og dette bør behandles i IPS/ITP. (DNV-vejledning refererer til dette behov for betonbelagte rør og binder det til procedure/inspektionsplanlægning.)

Q 2 - Hvad skal en anodeinstallationsprocedure indeholde?

A: rigtigtanode installationsprocedureer normalt skrevet som en IPS/ITP-klar arbejdssekvens, der dækker modtagelse/håndtering/opbevaring af anoder, detaljerede installationstegninger (med tolerancer), inspektion/test af fastgørelse og dokumentation af registreringer. Denne "procedurespecifikke" tilgang kaldes eksplicit i DNV-vejledningen for undersøiske rørledninger.

Q 3 - Hvilke dokumenter skal følge med anodeinstallation (til modtagelse og omsætning)?

Når det er angivet i PO/ITP, omfatter typiske omsætningsposter:som-bygget anodeplaceringsliste/-id'er, tjekliste for installation/fastgørelsesinspektion og evtkontinuitets-/modstandstestregistreringplus belægningsreparation/gen-testlogfiler, hvis reparationer blev udført. Standardvejledning lægger vægt på at opbevare installationstegninger, inspektion/testning og optegnelser som en del af den dokumenterede pakke.
